Verilog 入门 笔记3

数据类型

主要有两类：

  • 线网类（net类）
  • 变量类（variable类）

net：连续赋值目标（不需要分配内存）

variable：过程赋值

Net

主要是Wire

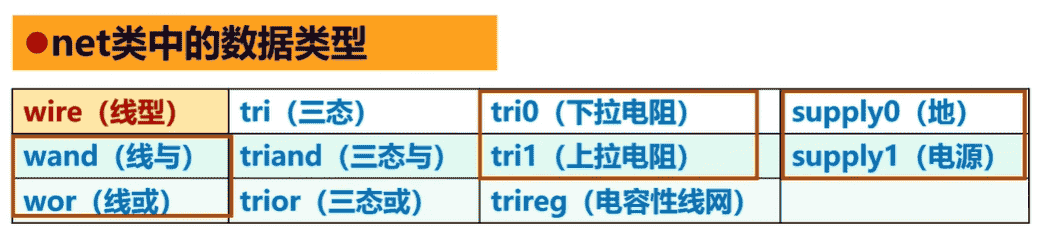

image-20260728201006524

Variable

主要是reg

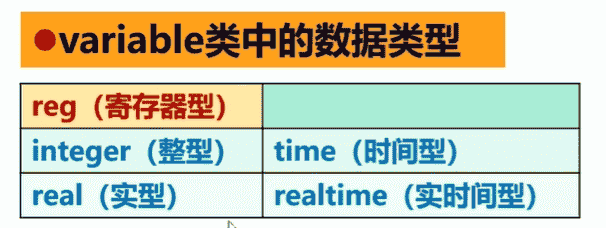

image-20260728201025468

决定

  1. 连续赋值或门原语赋值：net型

    过程赋值：variable

  2. input和inout：net

    output可以是net，也可以是variable（取决于如何赋值）

image-20260728201140772

赋值方法

image-20260728201226361

  1. 连续赋值
1
2
assign d = a & b;
assign c = d | c;

image-20260728201310588

image-20260728201315204

数字表示格式

无符号：

1
<位宽>' <进制><数字>

例：

image-20260728201418923

有符号：

1
<位宽>' <sb><数字>

image-20260728201509933

逻辑值

1：高电平

0：低电平

x：不确定

z：高组态

if语句

和其他语言没区别

例：

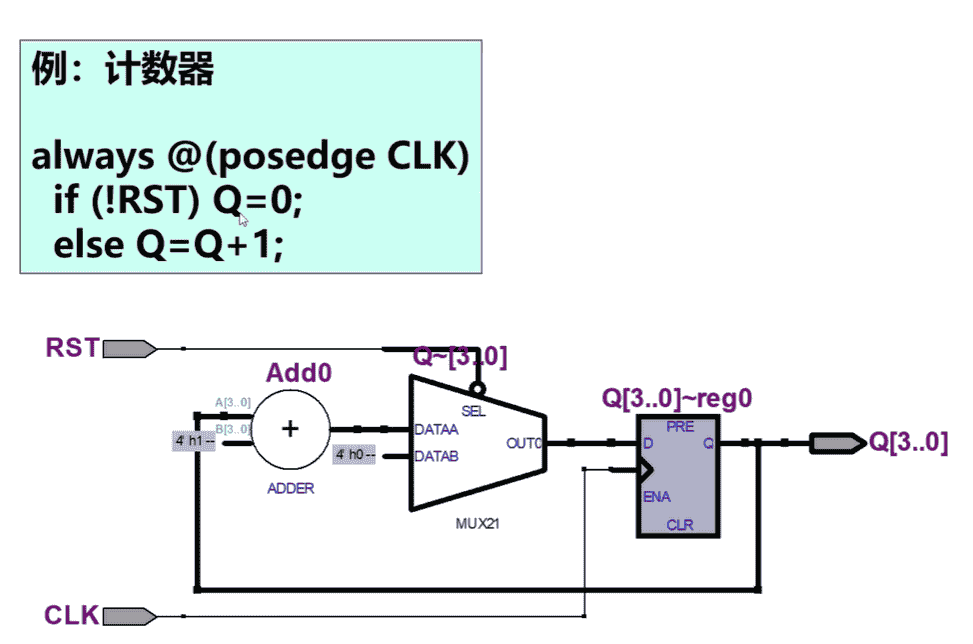

image-20260728201722493

保证条件完整：

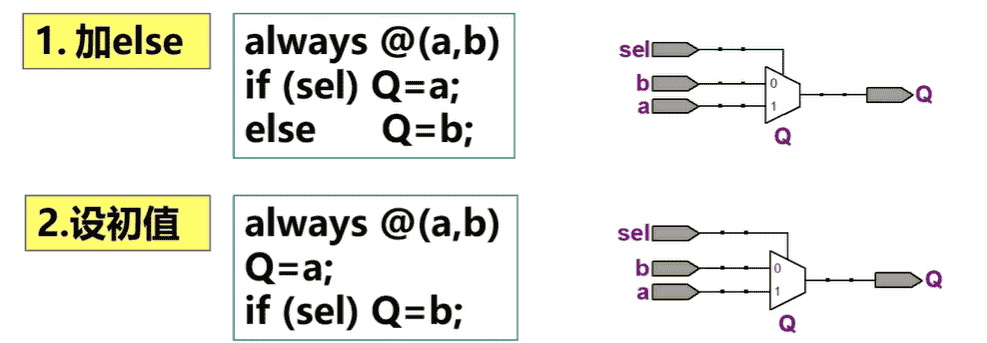

image-20260728201740716

case语句

也差不多

1
2
3
4
5
case()
1:1;
2:;
default:abc;
endcase

语言描述分割

  • 结构化描述
  • 数据流级描述（全部assign）
  • 行为级描述（全部always，配合if、case）
  • RTL级（数据流级+行为级，可综合）

例（门级描述）：

image-20260728204206224

上面这个例子非常好

数据流的描述是这样子的：

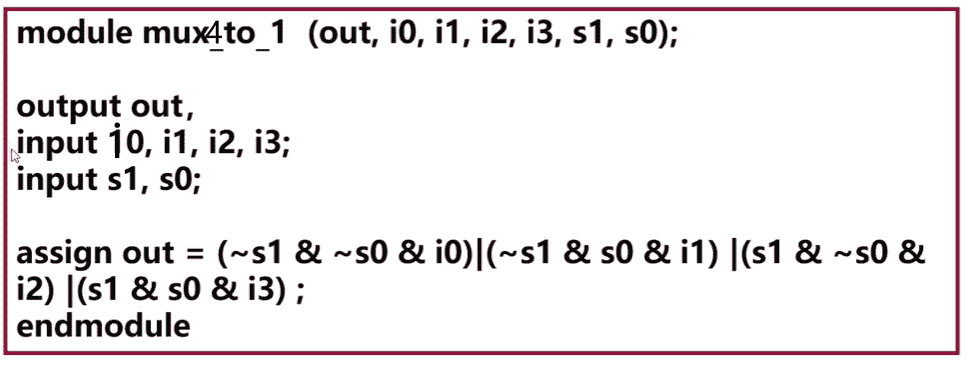

image-20260728204345017

多路选择器描述：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
module mux4_to_1(out, i0, i1, i2, i3, s1, s0);
    output out;
    input i0, i1, i2, i3;
    input s1, s0;
    reg out;
    always @(s1 or s0 or i0 or i1 or i2 or i3)
        begin
            case ({s1, s0})
                2'b00: out = i0;
                2'b01: out = i1;
                2'b10: out = i2;
                2'b11: out = i3;
                default: out = 1'bx;
            endcase
        end
endmodule

其他规定

文件拓展名.v
