Verilog 学习笔记1

模块结构

二选一数据选择器描述：

若a,b,s波形已知，就可以知道y的波形：

写法：

1
2
3
4
5

module MUX21a (a,b,s,y);
    input a,b,s;
    output y;
    assign y = (s ? a: b);
endmodule

另一个：边沿D触发器

1. 模块说明部分

1
2
3

module Name ([端口离别]);
    [端口信号声明]; // 输入输出属性，数据类型，位宽等
    [参数声明];

例子：

1
2
3
4
5

module full_adder (A,B,CIN,S,COUT):
    input [3:0] A,B;
    input CIN;
    output reg [3:0] S;
    output COUT;

是这样的：

2. assign

它是连续激活语句（它是总是处于激活状态）

默认是wire类型（代表电路间的连线）

1
2

assign y = a;
assign y = a & b;

效果：

例子：

1
2

assign M = B | C;
assign Y = A & M;

M和Y都必须是wire类型

3. 算术类型

• 算术型

• 逻辑性

  结果有1、0、x

  x代表不确定

  如果非0，x就是1

  Y = (2 < 3) && 1' bx; 结果就为x

• 等价运算符

  == 代表等于

  === 代表case等于

​ 这里的b代表在二进制下

• 按位运算符

  如果操作数位宽不同，位宽小会自动在左添0

  结果与操作数位宽相同

• 缩减运算符

  对多位二进制数，从左到右进行逻辑运算，最后只得到1位



• 移位运算符

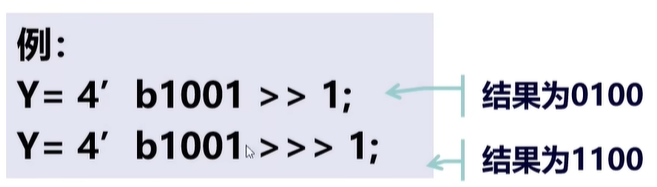

  >> 是右移，>>> 是算术右移



• 拼接复制运算符

  {} 是拼接

  {{}} 是复制拼接
