Verilog 入门笔记2

Always 语句

1 2	always @ (posedge CLK) Q=D;

它不总在激活状态。

不满足条件就在挂起

Q一定要使reg类型。

敏感条件：

边沿敏感

(posedge 信号名) 新号上升沿到来

(negedge name)
电平敏感

(a,b,c) 任意一个信号发生变化

例：

1 2	always @ (posedge CLK) Q=D;

在CLK上升时才把D给Q

1 2	always @ (D) Q=D;

这个相当于始终Q和D的值一样

对比：

assign：总是激活，一旦操作数变化，立刻计算赋值（赋值目标总是wire类型）
always：满足条件才会（必须是reg型）

还可以和if case，

module DFF@(CLK,D,Q,RST,EN)
    input CLK,D,RST,EN;
    output Q;
    reg Q;
    always @(posedge CLK or negedge RST)
        begin
            if (!RST) Q<=;
            else if (EN) Q<=D
        end
endmodule

注意，verilog所有语句都是并行执行

<= 这个是赋值操作，不是小于等于

always中如果有多余赋值语句，必须用begin、end包起来

例：

不妨让A,B同时从0变成1

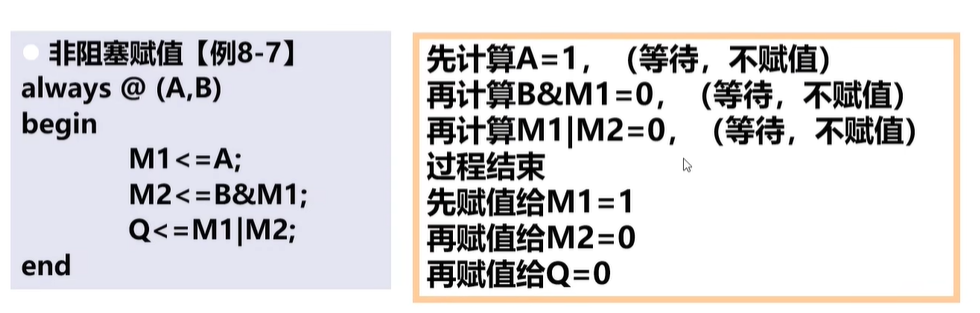

非阻塞赋值：

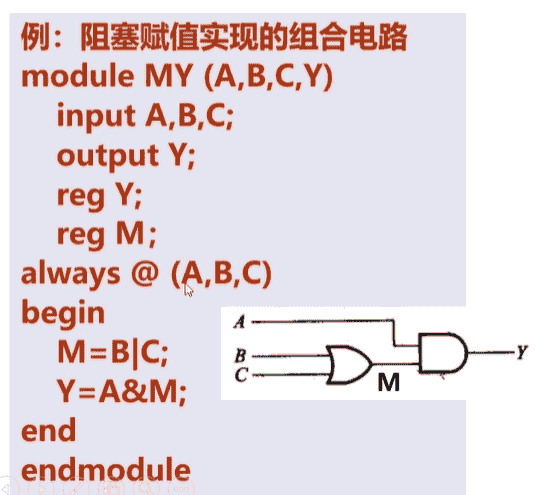

组合电路：阻塞赋值

时序电路：非阻塞赋值

例子：4位二进制加法计数器

module CNT4 (CLK,Q);
    input CLK;
    output [3:0] Q;

    reg [3:0] Q1;
    always @ (posedge CLK)
        begin
            Q1 <= Q1 + 1;
        end
    assign Q = Q1;
endmodule

内部信号声明格式：

1	数据类型位宽信号名称元素个数

底层模块

先涉及底层D触发器，再涉及顶层电路，在顶层电路里可以调用底层模块

顶层模块描述：要增加内部变量

顶层模块：

module examp (clk, d, a, q)
    output q;
    input clk, d, a;

    wire d1;
    wire q1;
    DFF dff1(.CLK(clk),.D(d1),.Q(q1);
    DFF dff2(q1, d, q);
    or (d1, a, q);
endmodule
